换热站无人值守系统

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

发布日期:2022-06-30

系统概述:
  换热站由换热器、循环水泵、补水泵、一次二次供暖管网构成。在控制过程中,采集大量的物理量,如压力、温度、流量、热量等模拟量参数,通过PLC控制器对这些参数进行实时采集和处理,实现对一次网的电动调节阀、二次网的循环系统、补水系统等控制对象实时控制,实现换热站系统的无人值守自动控制。
设备组成:
  系统由换热站的自动控制系统、各个换热站与监控中心之间的通讯系统、监控中心管理系统三个部分构成。
监控中心:
  硬件主要包括:服务器、交换机、客户端、打印机等。
  软件主要包括:操作系统软件、数据库软件、无人值守换热站监控系统软件。
通信网络系统:
  GRPS、VPN虚拟专网
自动控制系统:
  现场控制柜:HZ换热站控制柜、变频器控制柜。
  现场仪器仪表:电动调节阀门、温度传感器、压力传感器、超声水表(链接到SCL61D水表)、超声波热量表(链接到CRL-G管段式超声热量表)、液位计等。



适用范围:
  水水换热站、汽水换热站、混水直供换热站以及分布式换热站
HZ换热站无人值守控制系统:
  汇中无人值守换热站控制系统既可独立完成本地控制,也可利用通讯系统将现场监测数据、运行状态数据传给监控中心管理系统,同时接受监控管理软件进行的运行参数调整。各个换热站与监控中心采用GPRS通讯方式(或VPN专网)。无人值守换热站的自动控制系统主要完成数据采集、自动控制、参数存储、实时通讯、故障报警等功能。
  1、监测功能:
  所有的换热站主要监测一次、二次侧供/回水温度和压力,一次侧瞬时及累计流量、热量,室外温度等参数,循环水泵的运行状态(含开停状态、运行频率、电流等),补水泵的运行状态(含开停状态、运行频率、电流等),补水箱水位,电动阀门的状态(开关状态、阀位等)、补水水量、换热用电量。
  2、控制功能:
1)图像显示:采用大尺寸彩色触摸屏,检测各种工艺参数,对各控制参数进行设定和修改,可通过软按钮对水泵、电动阀进行手动、自动等运行控制;具有关键参数的运行曲线(室外温度、一次及二次供回水温度、一次及二次供回水压力、循环泵运行电流);具有各报警事件的实时、历史记录等。
2)故障报警:具有压力超高超低、温度超高超低、水箱液位低、水泵故障、变频故障、电动调节阀故障报警,且能修改温度、压力、液位报警值,报警内容能显示到屏上并能声光及电铃报警。
3)参数设置:用户能随时修改二次供回水压差、电动调节阀开度、报警限值、温度控制曲线、二次回水补压力。
4)温度控制:机组二次侧的供水温度应能根据室外温度曲线值调整,曲线要求为10个点以上,分别是(X1,Y1)、(X2,Y2)::::(Xn,Yn),X为室外温度,Y为室外温度对应的二次侧温度设定值,并能手动设定二次侧的供水温度。
5)压力控制:对水泵的控制。
 A.循环泵控制:具有手动、自动和远动功能。
  在手动状态下,可以现场手动工频/变频起停循环泵。
  在自动状态下,可以根据循环水路压差变频控制循环泵。
  远传控制状态:为中控室上位机对循环泵的直接控制,控制器接受下传的设定值控制循环泵。
 B. 二次补水泵的控制:具有手动、自动和远动功能。
  在手动状态下,可以现场手动起停补水泵。
  在自动状态下,可以根据设定的压力值变频控制补水泵。
  远传控制状态:为中控室上位机对补水泵的直接控制,控制器接受下传的设定值控制补水泵。
6)安全保护:
  补水泵:水箱液位低时停补水泵。
  循环泵:若二次回水压力超低,停循环泵。
  电动阀:若循环泵停止时,自动关阀。
上位系统功能:
1、软件功能模块化设计:
  • 基础数据模块:具备监控点单位和现场设备档案管理功能;具备软件授权管理功能,授予不同的使用者不同的权限。
  • 远程监控模块:显示全部监控点或单个监控点的监控数据、设备状态;可以即时采集监测点实时数据。
  • 数据查询模块:具备历史监控数据、报警数据、操作信息存储、查询功能。
  • 数据报表模块:支持各种数据(如流量、热量、电量)的统计、分析、对比,并按日、月、年、任意时间段生成报表存储、输出、打印。
  • 数据图表模块:按日、月、年、任意时间段生成各种数据(如流量、热量、电量、温度、压力)曲线、对比曲线。
  • 电子地图模块:主界面为图形显示,直观显示监测点的位置和主要监测数据。
2、接收现场报警数据,如设备断线、非法开箱等,支持声音、图文告警。
3、支持远程设置、修改现场设备的工作参数。
4、短信通知功能:系统可将用户所关心的任何信息,通过短信告知相关人员。
5、同时支持有线、GPRS 2种通信方式,满足不同客户需求。

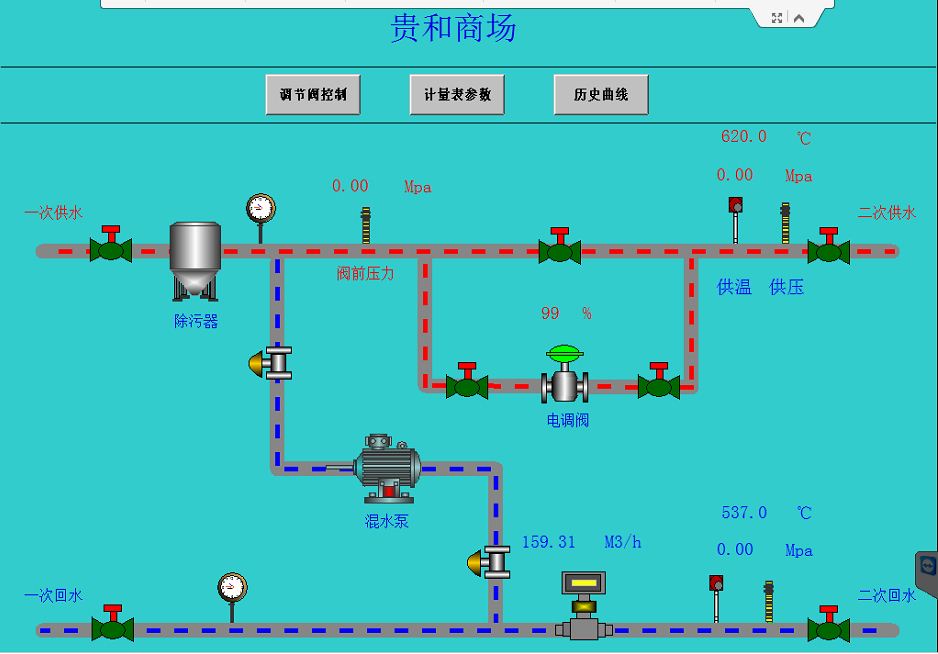

控制中心——工艺画面
系统优势:
• 软件功能模块化设计,同时支持有线VPN、GPRS 2种通信方式,满足不同客户需求。
• 权限管理:具备软件授权管理功能,授予不同的使用者不同的权限;
• 远程监控模块:显示全部监控点或单个监控点的监控数据、设备状态;可以即时采集监测点实时数据。
• 数据查询模块:具备历史监控数据、报警数据、操作信息存储、查询功能。
• 支持各种数据(如补水量、热量、电量)的统计、分析、对比,并按日、月、年、任意时间段生成报表存储、输出、打印。
• 数据图表模块:按日、月、年、任意时间段生成各种数据(如流量、热量、电量、温度、压力)曲线、对比曲线。
• 电子地图模块:主界面为图形显示,直观显示监测点的位置和主要监测数据。
