LoRaWAN星型对星型拓扑结构

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

发布日期:2022-09-09

在物联网技术快速发展的今天,NB-IoT、LoRa、SigFox等技术名词经常进入我们的视野中,LoRaWAN是什么LoRaWAN是一个开放标准,它定义了基于LoRa芯片的LPWAN技术的通信协议。 LoRaWAN在数据链路层定义媒体访问控制(MAC),由LoRa联盟维护。 LoRa和LoRaWAN之间的这种区别很重要,因为Link Labs等其他公司在LoRa芯片的顶部使用专有的MAC层来创建更好的混合设计 - 在Link Labs案例中称为Symphony Link。

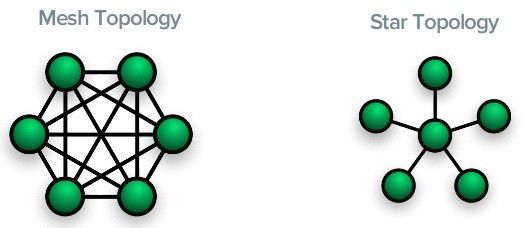

在最基本的层面上,像LoRaWAN这样的无线协议相当简单。LoRaWAN是一种星型或星型对星型拓扑结构,因为在保持电池电量并增加通信范围方面的优势,所以普遍认为它比网状网络更好。 对于刚刚接触物联网领域的人来说,在一大堆名词面前可能会混淆。面对类似于LoRa和LoRaWAN这样容易混淆的名词,其实只要系统梳理一下就可以发现其中的区别。今天我们就来看看LoRaWAN与LoRa两者的区别:总体而言,LoRa仅包含链路层协议,并且非常适用于节点间的P2P通信;同时,LoRa模块也比LoRaWAN便宜一点;LoRaWAN也包含网络层,因此可以将信息发送到任何已连接到云平台的基站。只需将正确的天线连接到其插座,LoRaWAN模块就可以以不同的频率工作。

 LoRa


LoRaWAN与LoRa的关系

同样是因为名字类似,不少人将LoRaWAN与LoRa两个概念混淆。事实上LoRaWAN指的是MAC层的组网协议。而LoRa只是一个物理层的协议。虽然现有的LoRaWAN组网基本上都使用LoRa作为物理层,但是LoRaWAN的协议也列出了在某些频段也可以使用GFSK作为物理层。从网络分层的角度来讲,LoRaWAN可以使用任何物理层的协议,LoRa也可以作为其他组网技术的物理层。事实上有几种与LoRaWAN竞争的技术在物理层也采用了LoRa。

LoRa 是LPWAN通信技术中的一种,是美国Semtech公司采用和推广的一种基于扩频技术的超远距离无线传输方案。这一方案改变了以往关于传输距离与功耗的折衷考虑方式为用户提供一种简单的能实现远距离、长电池寿命、大容量的系统,进而扩展传感网络。目前,LoRa 主要在全球免费频段运行,包括433/868/915MHz等。

LoRa网络主要由终端(可内置LoRa模块)、网关(或称基站)、Server和云四部分组成。应用数据可双向传输。派洛德的具备构架LoRa网络的能力,LoRa模块,网关,云平台都已经成熟。




LoRaWAN



具体而言,星型拓扑通过网关将消息中继到中央服务器,每个末端节点将数据传输到多个网关。然后网关将数据转发到网络服务器,在网络服务器上执行冗余检测,安全检查和消息调度。

这种设计的两个明显优势在于:

1. 更简单的跟踪:由于终端节点向多个网关发送数据,因此不需要网关到网关的通信。 这简化了终端节点移动跟踪应用的逻辑。

2. 更好的公共网络:这种不对成的关系让中央服务器来解决碰撞问题,所以LoRaWAN可能更适合部署在公共网络。
