NB-IoT传感器接口的7种传输路径及方式

整个NB-IoT网络架构分为五个部分：终端，无线网络，核心网络（EPC），IoT支持平台和应用服务器。

二、NB-iot网络架构简介

1.终端

主要通过空中接口连接到基站。终端方面主要包括工业终端和NB-IoT模块。工业应用环境更加复杂，工业终端也有所不同，除了芯片，模块，传感器接口，NB-IoT模块等，还包括无线传输接口，软SIM设备，传感器接口等。

2.无线网络侧

包含两种分组网络方法，一种是单运行（单无线电接入网络），其中包括2G/3G/4G和NB-IoT无线网络。另一个是建立NB-IoT。它主要负责空中接口连接处理，小区管理等相关功能。它通过S1-lite接口连接到IoT核心网络，并将未连接的层数转发到上层元处理。

3.核心网络

网络组件包括两种分组网络方法，一种是集成演进分组核心网络（EvolvedPacketC）数据传输方法，即2G/3G/4G核心网络。核心网络通过IoTEPC网络元素以及GSM，UITRAN和LTE公共EPC支持NB-IoT和eMTC用户访问。

4.物联网支持平台

归属位置寄存器（HLR），定位控制和计费规则功能单元（pcrf）

5.应用服务器

IoT数据的最终聚集点，可根据客户需求执行数据处理和其他操作。

三、数据传输方式

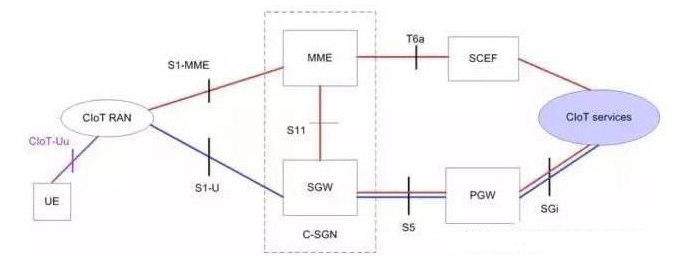

为了将IoT数据发送到应用程序，蜂窝网络（CIoT）在EPS中定义了两种优化方案：

优化CIoTEPS用户界面功能（用户平面CIoTEPS优化）

CIoTEPS控制平面功能优化（控制平面功能优化）

将NB-IoT传输数据类型与传输方式组合可划分为如下7种传输路径及方式：

　　1）Non-IP控制面传输方式1，即通过SCEF进行Non-IP数据类型的控制面传输。

　　2）Non-IP控制面传输2，即通过传统的路径进行Non-IP数据类型的控制面传输。

　　3）Non-IP用户面传输，即通过传统的路径进行Non-IP数据类型的用户面传输。

　　4）IP控制面传输方式，即通过传统的路径进行IP数据类型的控制面传输。

　　5）IP用户面传输方式，即通过传统的路径进行IP数据类型的用户面传输。

　　6）SMS传输方式1，即通过新增的SGd接口进行SMS的传输。

　　7）SMS传输方式2，即通过传统SGs接口进行SMS的传输。

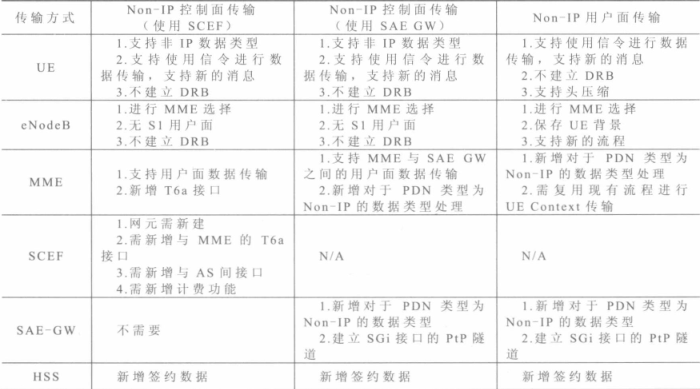

　　因为NB-IoT添加了多种传输方式，对端到端网元有影响，Non-IP传输方式对端到端的网元的影响如下表。

　　Non-IP传输的端到端影响

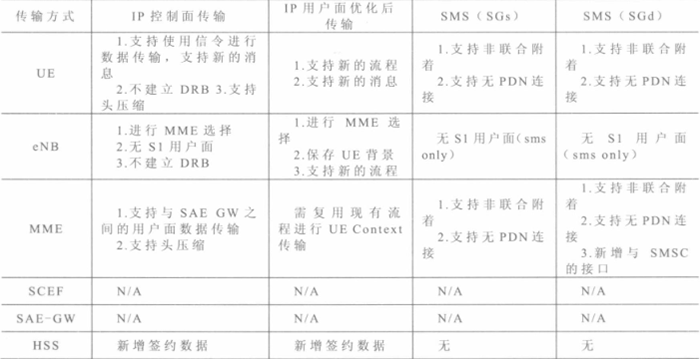

　　IP传输方式以及短消息传输方式对端到端的网元的影响如下表。

　　IP及短消息传输方式的端到端影响

　　NB-IoT通过简化信令、在信令中传输数据、简化终端实现等方式，加快数据传输速度，提高资源利用效率，降低终端功耗。
