无线光电雨量计监测系统对数据解析与预警

一、产品概述

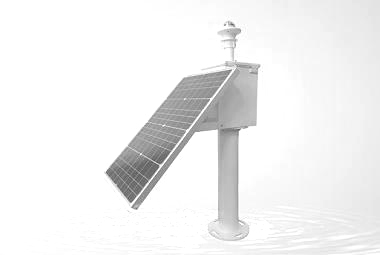

无线光电雨量计是一款用于测量降雨量的智能监测设备，设备采用光学传感器构造而成。可以测量分钟降雨量、小时降雨量、日降雨量，可以配置阈值，当降雨量超过阈值后触发告警上传，设备上传降雨量和设备参数等数据到雨量监测系统，雨量监测系统对数据进行解析并判断警情。

该产品使用NB-IOT或4G通讯方式，使用太阳能供电，具有安装方便、实时性高、检测精度高，工作稳定等特点。

二、功能概述
采集雨量
设备可以测量1分钟降雨量、1小时降雨量、24小时降雨量，数据采集后通过NB-IOT或4G网络传输到雨量监测系统；设备按照设定的采集周期进行采集数据，按照设定的上传周期进行上传数据。（最小采集周期：20秒，最小上传周期：1分钟)

采集供电参数
设备采集太阳能电池的参数，例如：充放电电压、充放电电流、电池电量等。

告警上报
设备具备告警上报功能，当设备在采集周期内监测到降雨量超过阈值后，触发告警，设备把降雨量和设备参数一起上传到雨量监测系统。

远程配置参数、远程升级固件
可对设备进行远程配置参数，远程升级固件程序，使用简单，维护方便。

三、产品特点
采集频率高
设备采用太阳能供电，数据采集频率高，系统平台实时掌握雨量情况。

集成度高
一体化结构，无需另外供电，结构紧凑，安装方便。

测量稳定可靠
设备采用光学传感器，不受环境影响，性能可靠。

维护方便
设备具备远程升级程序，远程配置参数，维护方便等特点。

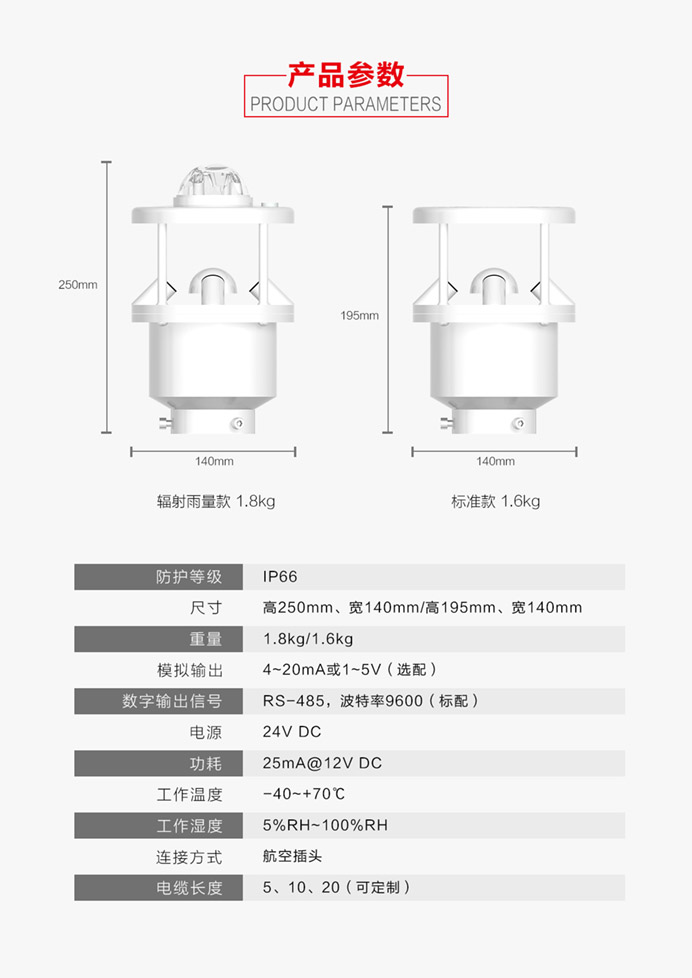

四、技术参数

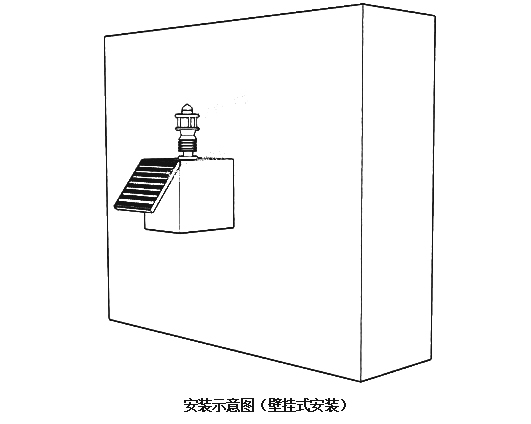

五、应用示意图

六、安装说明
施工方案设计
施工前期由专业设计人员，针对现场实际情况对每个点位进行施工方案设计。

方案评审
施工方案设计完成后交由业主方专业人员进行方案评审，评审通过后组织人员进场施工，反之则进行方案优化，直到评审通过为止。

安装位置确定
根据设备布设原则以及具体监测需求，进行安装点位选址以及安装材料的准备。

底座安装

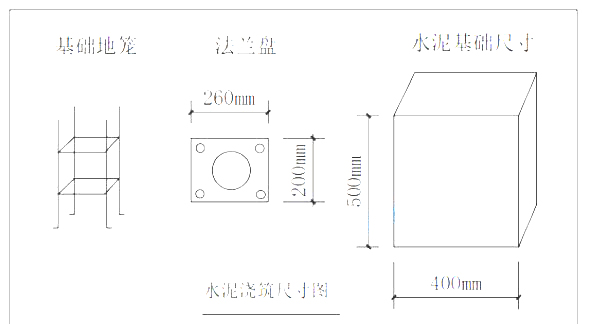

根据选好的点位以及立杆的实际尺寸进行底座砌筑，基础露出地面高度15cm。基础尺寸如图所示。

设备安装
底座建设完毕后，将设备固定在底座上，用4个膨胀螺丝固定。

设备调试
设备安装工作做完，确保设备安装牢固无误之后，开始接线通电调试，需使用对应的调试工具进行调试，数据按照预先配置的时间稳定上传至调试工具主界面后，即调试完毕。

清理现场
清理现场，做好文明施工。
