LoRaWAN无线线缆测温装置解决方案

产品概述：

电力行业经常发生电力电缆和设备因过热而引起火灾，导致大面积的电缆烧损和设备损坏而被迫停机的情况，短时间内无法恢复生产，从而造成重大经济损失。分析事故，引起电设备过热和火灾发生的直接原因是电缆中间接头制作质量不良、压接头不紧、接触电阻过大，长期运行造成的电缆头过热、烧穿绝缘等。因此，需要对电缆接头点进行温度无线监测。

LoRaWAN型线缆测温装置是一款我公司自主研发的基于LoRaWAN通信的线缆测温装置，具备温度检测、数据上报、远程监控等功能，采用LoRa调制技术，遵循LoRaWAN无线传输协议，配合LoRaWAN网关使用，从而实现远程监控或智能管理。



功能特点：

遵循标准LoRaWAN通信协议；

具有温度、状态等数据采集功能；

通过LoRaWAN协议按上报周期进行数据上报，实现远程监控或智能管理；

发送功率自动调节；

自动入网、智能跳频；

超长通讯距离、入网速度快；

自动晶振温度补偿，通信稳定可靠；

低功耗设计，节能环保。



性能参数

电池规格：ER17335，3.6V，2100mAh

静态功耗：<10uA

动态功耗：≤125mA

电池使用寿命：≥2年（上报间隔5分钟）

测量分辨率：0.01℃

温度测量范围：-25 ~ 125℃

表带耐温：200℃

表带材质：阻燃硅胶+气橡胶

传输协议：遵循LoRaWAN无线传输协议

频率范围：CN470MHz/AS923MHz/EU868MHz

接收灵敏度：-146dBm @SF12 125kHz BW

发送功率：≥18dBm

天线接口：外置天线SMA阴头

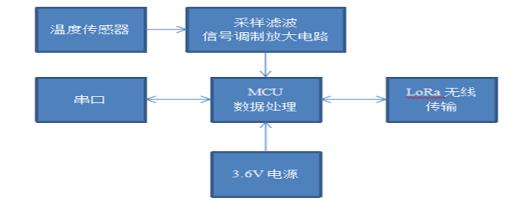

工作原理图





安装与使用

应用领域



解决方案



注意事项

  1.线缆测温装置与高压被测物接触使用时，装置（包括天线等）应避免与被测物以外的其它物体接触，进行有效隔离，避免发生危险；

  2.线缆测温装置有开关孔，无防水性，内置有锂电池，不应用于有水的地方，防止发生危险以及损坏装置。

  3.运输与贮存

   产品在运输和拆封时不应受到剧烈冲击，并根据相关规定运输与贮存;

   库存和保管应在原包装条件下存放在支架上，叠放高度不应超过8层;

   保存的地方应清洁，其环境温度应为0-40℃，相对湿度不超过85%，且在空气中应不含有足以引起腐蚀的有害物质。
