大型设备状态在线监测系统方案

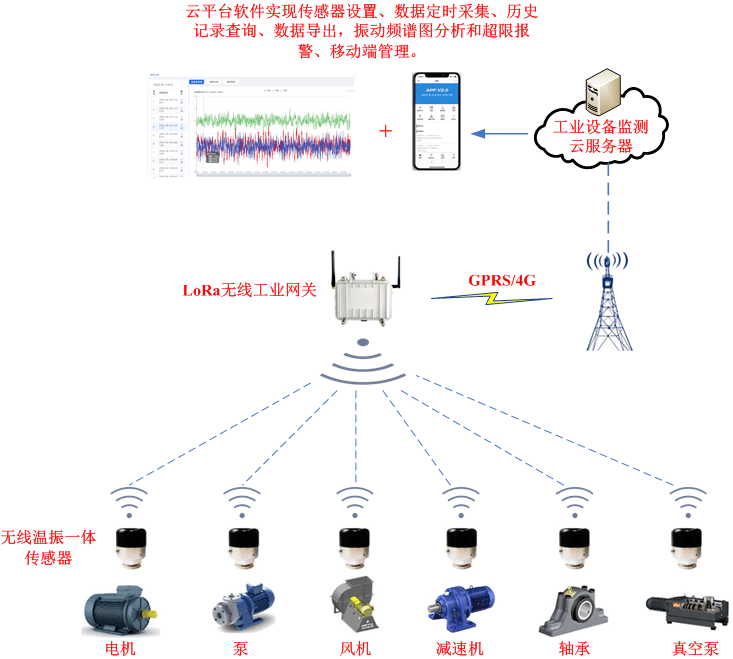

无线温振监测系统将关键设备上的传感器来收集设备状态数据，汇总至软件系统进行统计分析，然后进行设备状态的评估，对关键设备保养维修起到指导作用，有效解决关键设备管理中存在的问题从而使设备维修基础工作落到实处，为关键设备管理水平的提升打基础。符合标准 LoraWAN 标准协议，具有功耗低，抗干扰能力强，传输距离远的特性，适合工业现场使用。能够与符合 LoraWAN 协议的厂家网关匹配。超低功耗，睡眠下<25uA；工作发送电流 30～150mA（可配置）。可根据现场距离和阻隔情况，有 8 个发射功耗挡位可设置三轴振动智能传感器既具备普通振动传感器的振动数据采集、A/D数据转化的功能，又具备将其采集的振动数据信息进行处理、存储、无线传输的功能，其较传统的测振仪、振动传感器其优势主要体现于测振传感器、三轴振动智能传感器在智能化方面的表现主要体现于：物联网、5G通信、智能云、嵌入式软件技术等新技术在三轴振动智能传感器的应用更使其智能化优势充分拔高，因此三轴振动智能传感器在工业精确制造、城市工程、爆破工程、交通工程、军工试验等领域的生产作业和试验现场中广泛使用。

1、基本信息

生产中大型设备良好的工作状态对提高企业生产效率、降低企业成本具有重要的支撑作用。在实际工作中，为了确保设备稳定持续运行，使用振动传感器将工作中所检测到的设备振动参数进行收集与分析，配合测控软件定期记录检测信号，通过测量振动来判断设备的状态，在设备出现异常时及时处理，可极大地避免因设备损坏发现不及时而造成严重的后果。

目前企业使用设备大多采用有线传感器，但有线系统需要大量空间，无法安装在转动部位，且使用环境大多较为恶劣，维护起来复杂得多。基于传感器的设计用途，随着更多传感器的使用，这种负担的大小会增加。

使用无线智能振动传感器将工作中所检测到的设备振动参数进行收集与分析，可以准确判断设备运行状态，预知设备故障，及时报告给智能运维平台。让设备的运行状态处于监控之下，避免严重设备故障的发生。同时，在后期设备的维护和检修过程中可以针对性地指导作业，极大地减少了维护的时间和成本。

2、功能与特点

产品特点
数据上传云端通过 MQTT 方式（根据 LoraWAN 网关而定）
智能省电模式：可自动监控机器是否停机。传感器监测到机器停机以后，可停止定时发送。
一旦机器开机，则立即进入原先设定的定期发送监测模式。

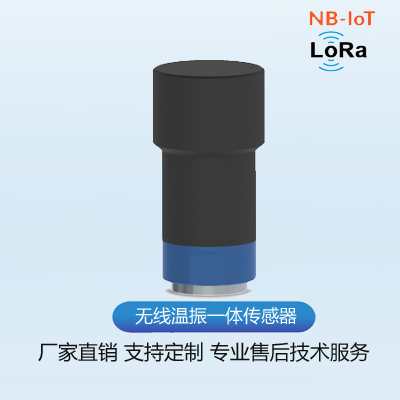

性能指标
振动信号频响：
加速度 0Hz～1KHz；
速度 1Hz～1KHz；
位移 1Hz～1KHz；
采样速率 32Hz～4kHz 可设定；
采样分辨率 20bit，最高可达 3.9ug 分辨率
测量通道： 3 轴；
温度测量-40℃ ～ 85℃，测量精度±0.5℃；
LORAWAN 频段 CN470MHz；
建筑物内传输有效距离>5000m（视距）；
电池容量：电池单节 1 号锂亚电池（电量 19000mA/H）。
也可以选择 12V~24V 供电版本。
电池寿命：按 30 分钟上报一次 > 3 年；
防护等级：IP67，表面耐腐蚀；
安装方式：磁吸座/M8 螺纹/胶粘安装可选；
电池更换方式：上盖拧掉即可轻松更换

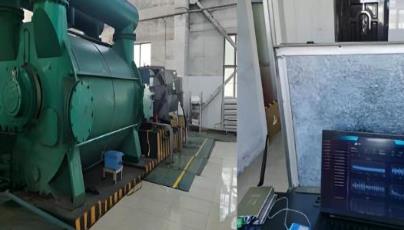

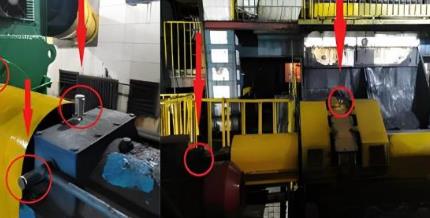

3、应用案例

合介泵 振动筛

离心机
