无线测温产品应用案例分析

1 概述

　　山东盐化工工循环产业园项目，资源配置合理、安全环保节能的现代化循环产业园区。该项目配电工程有2个配电所，共120面10kV高压柜。

　　2 产品方案

　　2.1 产品需求

　　本次针对盐化工工循环产业园项目，需要配置智能操控装置及无线测温产品，对厂区内配电工程中所有高压柜状态进行监测。

　　该项目的要求如下：

　　1）一次动态模拟图，带电显示及闭锁；

　　2）2路温湿度数字控制，通讯线长6米，液晶显示；

　　3）语音提示，人体感应； 分合闸、储能、远方/就地开关；

　　4）柜内照明操作；

　　5）RS485/Modbus 通讯；

　　6）有104面柜子需要分合闸、储能、远方/就地开关，进线柜不需要远方就地、分合闸转换；

　　7）本方案为一组传感器带一个智能操控及一个带电显示器的一拖二工作模式，为保证操控与带电显均能正常工作，需要将带电显及传感器发往贵公司进行测试后，再行生产；

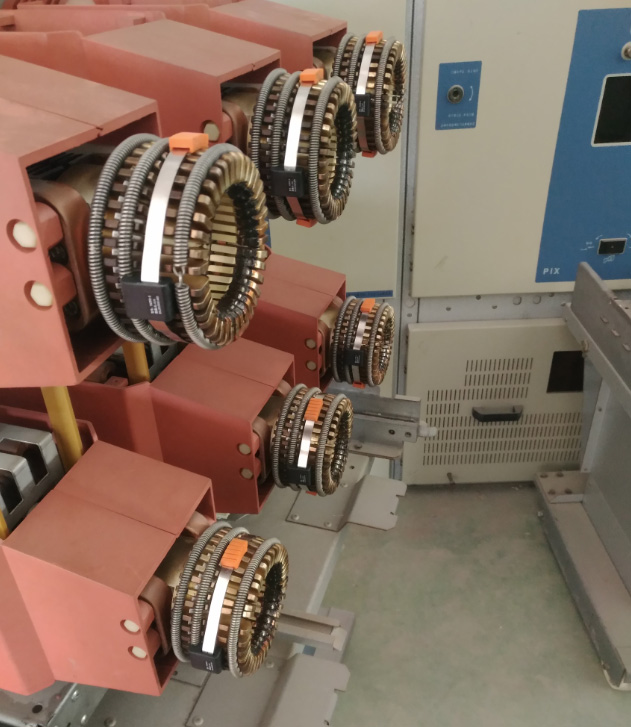

　　8）每面高压柜需6点测温，传感器采用电池供电。 根据上述智能操控要求，故此选择智能操控装置。 此外，该项目对于无线测温要求采用高压单柜就地显示，且每台高压柜测温点数为6点，故满足要求；高压配电房中要求装设电池供电的传感器，在安装位置和安装便利的考虑下，故选用表带式传感器。

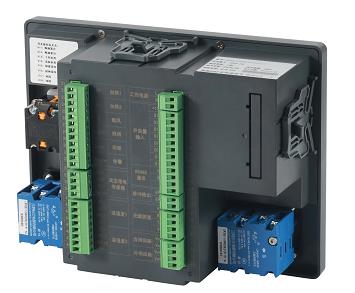

　　智能操控装置外形结构如下：

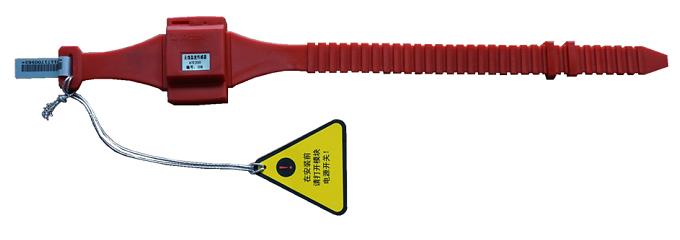

　　电池取电测温传感器外形结构如下：

　　结束语

高压开关柜通常要能承受最高达到10000A的工作电流,设备在长期运行过程中，开关的触点和母线、电缆连接点等因老化或接触电阻过大而发热，温升超过规定值，会加速动、静触头等接触点氧化，氧化结果又导致接触电阻值增加，促使发热更加严重，形成恶性循环。

开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温。而现行的诸如光纤测温、红外测温、有源测温等方式都存在着这样那样的不足。
无源无线测温主要应用于发电厂，变电站的高压开关柜，以及大电流柜，低压开关柜等。

高压开关设备是变电站和配电站中保证电力系统安全运行的重要设备之一，本文介绍的盐化工工循环产业园项目的应用，可以实现集操作、显示于一体，可以对高压开关柜内母排、断路器上下触头、电缆接头等的温度进线在线监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。
