回转窑无线测温系统解决方案

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

发布日期:2023-11-06
回转窑是指旋转煅烧窑(俗称旋窑),按处理物料不同可分为石灰回转窑、水泥回转窑和冶金化工窑。回转窑具有煅烧质量和产品质量高等优点,广泛应用于冶金、化工、建筑材料以及环保等行业。

在实际生产过程中,回转窑是水泥厂里重要的煅烧设备,负责水泥生料的煅烧。水泥生料在回转窑内进行煅烧,窑内的温度分布是否适合和正确将直接影响到煅烧后水泥熟料的品质,实时监测窑内的温度,及时获取窑内温度数据成了整个煅烧工序中极其关键的步骤。由于回转窑本身是不停地旋转作业,给温度数据的有效传送带来了困难,因此如何将回转窑窑内温度值正确地传送到控制室成为关键。

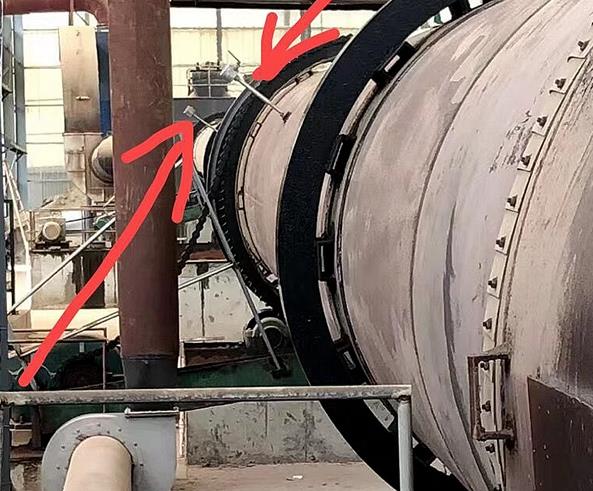

部分企业采用的是红外测温方式,但这种测温方式存在很多缺陷,测量不准确,温度数据分析复杂、安装不方便等。 针对高温场合测高温的难题,提出了无线传送测温数据的解决方案,推出一款智能无线传输节点。回转窑无线测温系统用工业无线网络产品节点可以减少了布线所带来的成本,解决了回转窑温度探测装置布线障碍(高空作业)及在室外工作的限制,并且可长期处于免维护的工作状态,给用户的成本和维护带来了便利。该节点可以连接各种类型的热电偶,通过电池盒供电,长工作时间可达8年。防护等级为IP66,适合室外安装使用。

该产品具有超低采集温度-250℃,采集温度高达1770℃的宽范围温度采集特性,特别适合应用于生命科学、医药生产设备、化工设备、回转窑炉、管道焊接设备、电气设备等的高温部位,进行实时温度采集,以保障产品和生产工艺。而一般的温度计或者传感器测温范围仅在-40 ~ 150℃,无法进行超低温和高温实时在线监测。



该产品具有采用433mhz无线射频传输方式将采集的温度发送给远端接收仪表的特性,使得安装过程免去了布线的麻烦,且拆卸和安装灵活。实际使用中温度采集点和监控室也一般相隔较远,一般不能用2.4Ghz频段,因为2.4Ghz信号由于波长较短,绕射性能低,因而穿墙能力差,采用433mhz ISM频段,信号绕射能力强,可以将温度信息传送给监控室,通过后台监测软件可实时监测温度曲线,一旦温度异常,立即报警提示,提醒工作人员及时进行相关作业或故障排查。



如何方便快捷的采集温度是大多数行业都在考虑的问题,传统的有线测温方案较为复杂、维护成本高且危险,随着各种测试方案的实践发展,无线测温脱颖而出。在未来,工业领域的温度采集无线化必然将成为主流。


我们曾在往期文章中介绍过数据采集记录仪远程采集及读取数据的方案,本文则主要介绍大范围多节点的无线测温方案。

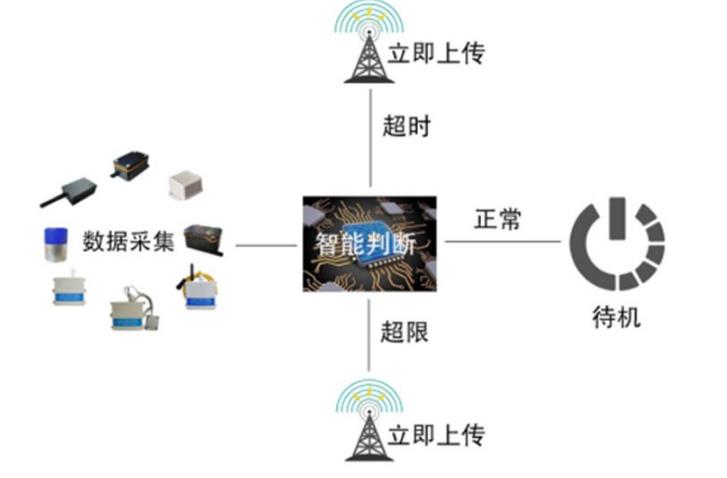

该方案是利用无线模块+测温模块的布局,可以通过多个节点,大范围读取温度数据。
那么为什么要选用这样的方案呢?我们将这个方案拆解为大家逐一呈现。
首先,无线模块,选择的是。是一款工业级LoRa组网透传模块。目前LoRa的特点就是能够超远距离传输,满足应用范围较大的需求,工业现场环境一般较为恶劣,大范围的数据传输情况下,抗干扰能力较强,功耗较低,需要付出的维护成本较少。
