LoRaWAN技术简介
LoRaWAN为基于LoRa调制技术的MAC层协议,LoRaWAN通常采用星型拓扑结构。LoRaWAN标准中提供8个信道,6个SF(SF7-12)。
LoRaWAN网络结构
如图2所示,LoRaWAN的网络结构包含四个部分:终端设备 (End Devices, EDs),网关 (Gateways, GWs),网络服务器 (Network Server, NS),应用服务器 (Application Server)。四个部分的作用分别为:
终端设备:各类用户设备、传感器。
网关:充当网络服务器与终端设备之间的“中继站”,接收并转发来自网络服务器、终端设备的信号。
网络服务器:整理来自网关的数据,并转发给应用服务器。
应用服务器:执行各类应用。

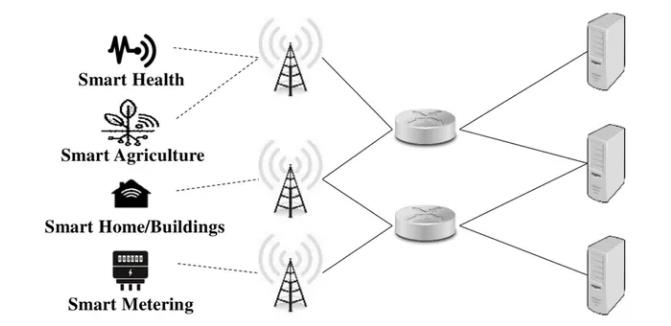

图3. LoRaWAN网络架构示意图[2]
值得注意的是,与蜂窝网络不同,在LoRaWAN中,终端设备并不与特定的网关进行绑定,设备发送的报文被任意网关接收到均可译码。
LoRaWAN智能网关是一款IoT商业部署的理想产品。凭借其工业级的组件,它实现了高标准的可靠性。支持多达16个LoRa通道,具有以太网、Wi-Fi和蜂窝网络连接的多回程。有一个可选的专用端口用于不同的电源选项、太阳能电池板和电池。凭借其新的外壳设计,它允许LTE、Wi-Fi和GPS天线位于外壳内。该网关为快速部署提供了可靠的开箱即用体验。此外,由于其软件和 UI 位于 OpenWRT 之上,因此非常适合开发自定义应用程序(通过开放 SDK)。因此,适用于任何用例场景,无论是快速部署还是针对 UI 和功能的定制。
![](https://nmgdmdz.com/DM-static/upload/image/cn/20220916_105155_9424.jpg?v=7954)
- 遵循LoRaWAN® 1.0.3协议
- LoRa 帧过滤 (节点白名单)
- MQTT v3.1 桥接,带 TLS 加密
- 支持包转发器模式下LoRa®帧缓存,NS中断时无数据丢失
- 全双工(可选)
- LBT - 对话前监听 (可选)
- 精细的时间戳 (可选)

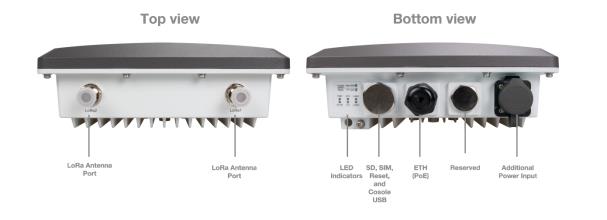

接口
![](https://nmgdmdz.com/DM-static/upload/image/cn/20220905_202531_3664.jpg?v=1710)
应用领域
![](https://nmgdmdz.com/DM-static/upload/image/cn/20220905_203838_7176.jpg?v=6364)
