挡煤墙测温系统测温杆安装布局技术方案

挡煤墙测温系统测温杆安装布局技术方案（2025年标准）

一、安装布局核心设计

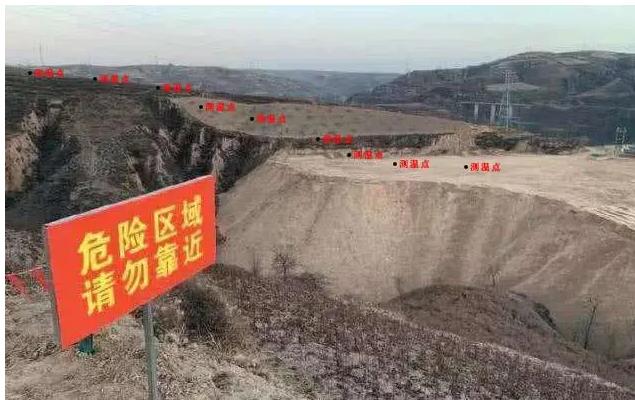

1. 结构布局‌

   • 圆周分布：在圆形煤场挡煤墙侧壁圆周方向每间隔‌10°垂直安装一套测温杆‌，形成360°全向监测网络，覆盖煤堆与挡墙接触区域的全部死角‌。
   • 高度匹配：测温杆总高度与挡煤墙高度一致（常规高度为15~30米），采用‌分段式对接结构‌（每节1.5米），支持按实际需求灵活组装‌。
   • 层级分布‌：
     ▸ 煤堆底部至顶部均匀分层布局，每层间距≤3米‌；
     ▸ 重点监测中下部区域（距底部5~10米），此区域因煤堆长期滞留易发生自燃‌。

2. 安装方式‌

   • 预埋固定‌：通过高强度膨胀螺栓将测温杆固定在挡煤墙预埋件上，无需开槽钻孔，避免破坏墙体结构‌。
   • 防护设计‌：
     ▸ 杆体采用304不锈钢+铝合金复合材质‌，抗腐蚀、耐磨损（抗拉强度≥500MPa）‌；
     ▸ 根部设置防撞击护套，防止堆取料机作业碰撞‌。

二、传感器配置与数据采集

1. 传感器部署‌

   • 数字式温度传感器‌：
     ▸ 每根测温杆内部以1.5米间距嵌入进口数字传感器（精度±0.5℃），实现纵向高密度测温‌（单杆最大测点数达20个）‌；
     ▸ 传感器采用多层铠装保护‌（钢丝编织层+耐高温绝缘层），适应煤堆内部挤压与高温环境‌。
   • 无线传输模块‌：集成LoRa/NB-IoT双模通信，数据回传成功率＞99.5%‌。

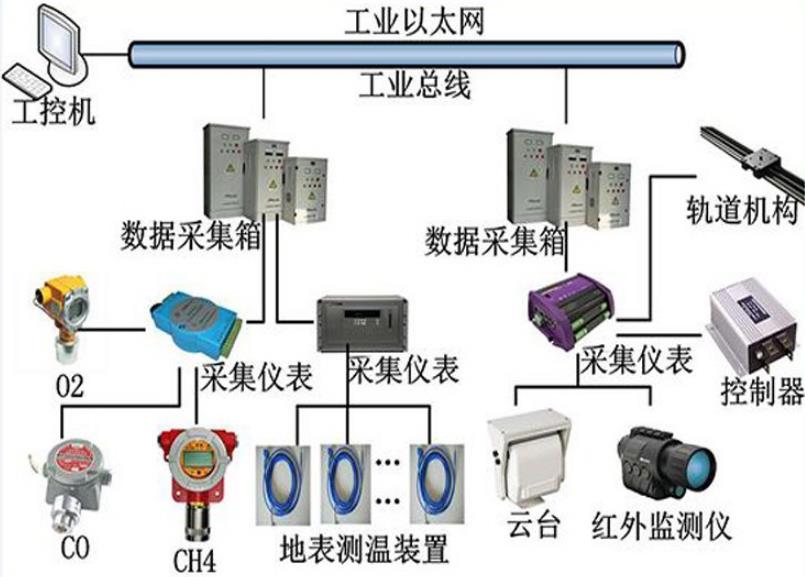

2. 数据采集系统‌

   • 本地采集箱‌：每10根测温杆配置1台数据采集箱，支持实时存储30天原始数据（采样间隔1~60分钟可调）‌；
   • 远程监控：通过工业以太网将数据上传至中央平台，结合‌三维热力图‌显示温度异常区域，并标注空间坐标‌。

三、安装规范与优化

四、典型应用案例

• 某电厂煤场改造项目‌：
  ▸ 部署测温杆120套，覆盖直径120米圆形煤场；
  ▸ 系统投运后，挡墙区域温度异常预警响应时间缩短至5分钟内，自燃事故率下降85%‌。

注‌：安装时应避免将测温杆布置在煤堆流动死角或阀门附近，优先选择介质温度变化灵敏区域‌。
